1什么叫環網柜
所謂環網柜就是將高壓開關設備裝在鋼制金屬柜體內或組裝成間隔式環網供電單元的電氣設備，其中心部分選用負荷開關和熔斷器，具有結構簡略、體積小、價格低、可進一步提高供電參數和性能以及供電安全等長處。
實際上，假如柜型按照開關設備分類，有負荷開關柜、斷路器柜、GIS等，并無環網柜。環網柜是一個約定俗成的叫法，原指的是負荷開關柜用于環網式供電，現在經常被人當作負荷開關柜的代名詞，而不論是否被用于環網式供電，如有些線路要合環運行（俗稱手拉手），或有可能進行負荷割接（將一條線上的負荷切換到另一條線上）完成這些功用的配電柜就叫環網柜。故環網柜是一種能完成環網供電的開關設備，常用于環網供電系統，故俗稱環網柜，也稱“野外箱式環網柜”、“開閉器”。
負荷開關柜能夠用于環網式供電、中壓分界室派接、中壓結尾變電室供電，各地區供電部門對允許使用負荷開關加熔斷器維護的變壓器的規格要求不一，象北京一般要求變壓器容量不大于1000KVA，深圳地區可能是1600KVA。負荷開關柜構造簡略，成本較低，體積較小，多數能夠靠墻裝置，一般只有熔斷器維護而無繼電維護。負荷開關柜主母線載流量一般小于等于630A，負荷開關額定開斷電流一般小于等于630A（少數到達1700A），變壓器柜（出線柜）額定電流（熔斷器）一般不大于125A，高級負荷開關的搬運電流能夠到達2800A。部分負荷開關柜能夠裝置專用真空斷路器、SF6斷路器或選用壓氣等滅弧方法，短路分?jǐn)嗄芰Πそ虻竭_(dá)開關柜水平。
環網柜用于分合負荷電流，開斷短路電流及變壓器空載電流，必定間隔架空線路、電纜線路的充電電流，起控制和維護作用，是環網供電和終端供電的重要開關設備。
2分類
環網柜依據氣箱結構分為共箱式與單元式；依據全體結構分為美式與歐式；依據絕緣材料分為固體絕緣式、空氣絕緣式與SF6氣體絕緣式；依據戶表里分戶內環網和野外環網。
2.1美式環網柜
野外設計，體積小、免維護。
堅固的內殼體和外殼體，抗外力和防爆能力強，外殼選用不銹鋼或綠色箱體。
進出線電纜，通過全封閉預鑄式電纜連接件，裝置簡略，連接牢靠。電纜附件選用美式歐式均可。
美式傳統共箱式設計，多路進出線在一個箱體中，結構緊湊，牢靠性高。
開關組合方法靈活。

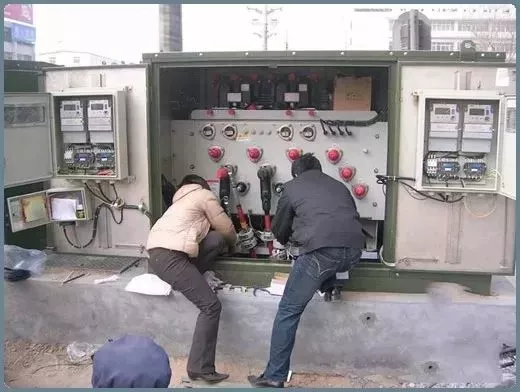

▲美式環網柜
2.2歐式環網柜
2.2.1共箱式歐式環網柜
環網柜的殼體由獨立的功能小室組成，主母線、負荷開關、組合電器單元都獨立成室；環網柜的充氣隔室用3.0mm不銹鋼板用氬弧焊焊接而成。負荷開關及母線銜接均密封在SF6氣體里。組合自在，擴展便利。
2.2.2氣包式歐式環網柜
獨特的開關規劃，運用不銹鋼制成的負；荷開關殼體將柜體分為不同的小室。組合自在，擴展便利。負荷開關密封在SF6氣體里。殼體運用不銹鋼經冷鍛壓工藝加工而成，確保了產品的高質量。

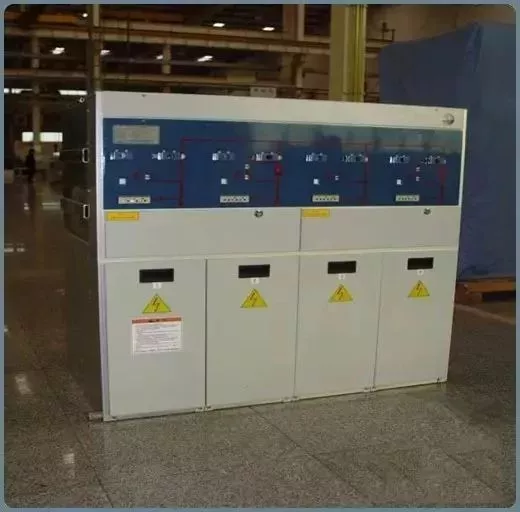

歐式環網柜
3基本組成
環網柜由一般由開關室、熔斷器室、操動組織室和電纜室（底架）四部分組成。
開關室由密封在金屬殼體內的各個功用回路（包含接地開關和負荷開關）及其回路間的母線等組成。殼體由3㎜冷軋鋼板（或不繡鋼板）焊接而成。每一個功用回路包含一臺負荷開關和接地開關。負荷開關是由垂直運動的動觸頭體系和坐落下端的靜觸頭組成，開關合閘時，動觸頭向下運動，負荷開關接通。接地開關由動觸刀和靜觸刀組成，在彈簧運動過程中，接地開關快速接通。開關室上部和后部開有4個長方形裝配工藝孔，環網柜的正面裝有觀察窗，可看到接地開關的“分”、“合”方位。在環網柜的后部裝有防爆設備。
負荷開關選用壓氣內吹式結構，滅弧能力強，且不影響相間及對地絕緣，動、靜觸頭均帶有弧觸頭，大大提高了開斷次數。
熔斷器與負荷開關室構成變壓器維護回路，高壓限流熔斷器裝于環氧澆注的絕緣殼體內，熔斷器熔斷后，彈出撞針，負荷開關分閘。
操動組織室坐落環網柜正面，在每個功用回路中，負荷開關配有人力（或電動）儲能彈簧操動組織，接地開關配有人力儲能彈簧操動組織，面板上有別離用于負荷開關合閘操作和手動分閘旋轉鈕及接地開關的分、合閘操作孔，負荷開關分、合閘方位指示燈和電動分、合閘按鈕，并設有模擬線、開關狀態顯示牌及加鎖方位，負荷開關和接地開關的操作具有聯鎖設備，以防止誤操作。
4型號含義
環網柜的型號應界說為：
XGW/N□-12（F或F·R）/630-20
其中：
X-箱式
G-固定式
W-野外
N-戶內
F-主開關配負荷開關
F·R-主開關配負荷開關—熔斷器組合
有的企業在最前面增加“H”，表明“環網”的意思。

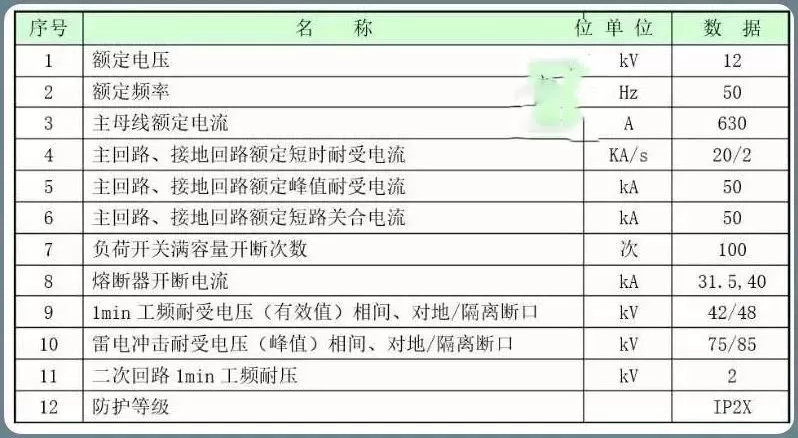

5首要技術參數
